Bir biyel kolu motordaki gücü nasıl aktarır?

Genellikle biyel kolu olarak adlandırılan biyel kolu, içten yanmalı bir motorda hayati bir bileşendir. Rolü, pistonun ileri geri hareketini krank milinin dönme hareketine aktarmak ve gücü yanma sürecinden aktarma organlarına etkili bir şekilde iletmektir. Güvenilir bir biyel tedarikçisi olarak, bir biyel kolunun bu önemli görevi nasıl yerine getirdiğinin inceliklerini araştırmaktan heyecan duyuyorum.

Bir Biyel Çubuğunun Temel Yapısını Anlamak

Bir biyel kolunun gücü nasıl aktardığını keşfetmeden önce temel yapısını anlamak önemlidir. Tipik bir biyel üç ana parçadan oluşur: küçük uç, sap ve büyük uç. Küçük uç, piston pimi olarak da bilinen bir piston pimi aracılığıyla pistona bağlanır. Bu bağlantı, piston silindir içinde yukarı ve aşağı hareket ederken küçük ucun dönmesine olanak tanır. Şaft, biyel kolunun küçük ucunu büyük ucuna bağlayan uzun, ince kısmıdır. Motorun çalışması sırasında oluşan yüksek kuvvetlere ve gerilimlere dayanacak şekilde tasarlanmıştır. Büyük uç iki yarıya bölünmüştür ve krank mili muylusuna bağlanmıştır. Bu bağlantı, biyel hareket ettikçe büyük ucun krank mili etrafında dönmesine olanak tanır.

Yanma Süreci ve Enerji Üretimi

Bir biyel kolunun gücü nasıl aktardığını anlamak için öncelikle motor içindeki yanma sürecini anlamamız gerekir. Dört zamanlı bir içten yanmalı motorda çevrim dört aşamadan oluşur: emme, sıkıştırma, güç ve egzoz. Emme stroku sırasında piston aşağı doğru hareket ederek hava ve yakıt karışımını silindirin içine çeker. Sıkıştırma strokunda piston yukarı doğru hareket ederek hava - yakıt karışımını sıkıştırır. Sıkıştırma strokunun sonunda bir buji, sıkıştırılmış karışımı ateşleyerek hızlı bir yanmaya neden olur. Bu yanma, pistonu aşağı doğru iten yüksek basınç kuvveti oluşturarak güç vuruşunu oluşturur.

Karşılıklı Hareketin Dönme Hareketine Aktarılması

Güç stroku sırasında, yanma işleminden kaynaklanan yüksek basınç kuvveti pistonun üst kısmına etki ederek pistonu aşağı doğru iter. Piston, piston pimi aracılığıyla biyel kolunun küçük ucuna bağlanır. Piston aşağı doğru hareket ettikçe biyel de hareket etmeye zorlanır. Biyel kolunun küçük ucu pistonun doğrusal hareketini takip ederken, büyük ucu krank mili muylusunun etrafında döner.

Biyel kolunun tasarımı, pistonun doğrusal (karşılıklı) hareketini krank milinin dönme hareketine dönüştürmesine olanak tanır. Piston aşağı doğru hareket ettikçe biyel krank mili muylusunu iterek dönmesine neden olur. Krank milinin bu dönüşü, sonuçta aracın tekerleklerini veya diğer mekanik bileşenlerini harekete geçiren şeydir.

Con Çubuğuna Etki Eden Kuvvetler

Motorun çalışması sırasında biyel koluna çeşitli kuvvetler etki eder. Bu kuvvetlerin en önemlisi yanma prosesi sonucu oluşan gaz kuvvetidir. Bu kuvvet pistona etki eder ve biyel koluna aktarılır. Yüksek basınçlı yanma gazları pistonu aşağı doğru ittiğinde, güç stroku sırasında gaz kuvveti maksimuma ulaşır.

Gaz kuvvetinin yanı sıra biyel üzerine etki eden atalet kuvvetleri de vardır. Bu atalet kuvvetleri, biyel ve pistonun kütlesinin yüksek hızlarda yukarı ve aşağı hareket etmesinden kaynaklanmaktadır. Piston, strokunun üst ve alt kısımlarında yön değiştirdikçe, biyel hızlanma ve yavaşlama yaşar ve bu da atalet kuvvetleri oluşturur.

Biyel kolu bu kuvvetlere arızalanmadan dayanacak şekilde tasarlanmalıdır. Yüksek kaliteli malzemeler gibiCK45 İçi Boş Piston MiliGüç ve dayanıklılık sağlamak için genellikle biyel imalatında kullanılır. Biyel kolunun şekli ve boyutu da bu kuvvetler altındaki performansını optimize edecek şekilde dikkatle tasarlanmıştır.

Biyel İmalatında Hassasiyetin Önemi

Biyel imalatında hassasiyet son derece önemlidir. Biyel kolunun boyutları, özellikle uzunluğu, küçük ve büyük uçlardaki delik çapları ve bu deliklerin hizalanması çok sıkı toleranslar dahilinde olmalıdır. Belirtilen boyutlardan herhangi bir sapma, dengesiz aşınma, artan sürtünme ve motor performansının düşmesi gibi sorunlara yol açabilir.

Örneğin, küçük uçtaki delik çapı çok büyükse piston piminde aşırı oynama olabilir, bu da gürültü ve titreşime neden olabilir. Öte yandan, eğer delik çapı çok küçükse, piston pimi düzgün şekilde oturmayabilir, bu da sıkışmaya ve biyel ve pistonda potansiyel hasara yol açabilir.

gibi gelişmiş üretim teknikleriYağ Silindiri Piston Mili İşlemebiyel üretimi için gereken yüksek hassasiyeti sağlamak için kullanılır. Bilgisayar kontrollü işleme merkezleri biyel kolunu belirtilen boyutlara doğru şekilde işleyebilir ve her parçanın doğruluğunu doğrulamak için kalite kontrol önlemleri mevcuttur.

Yağlamanın Rolü

Yağlama, biyel kolunun çalışmasında çok önemli bir rol oynar. Biyel kolu ile piston pimi arasındaki ve ayrıca biyel kolu ile krank mili muylusu arasındaki temas noktalarında yüksek düzeyde sürtünme ve aşınma görülür. Bu sürtünmeyi azaltmak ve hasarı önlemek için sürekli yağlama yağı beslemesi gereklidir.

Yağlama yağı, hareketli parçalar arasında ince bir film oluşturarak bunları ayırır ve doğrudan metal-metal temasını azaltır. Bu sadece sürtünmeyi azaltmakla kalmaz, aynı zamanda çalışma sırasında oluşan ısının dağıtılmasına da yardımcı olur. İyi yağlanmış bir motorda biyel düzgün bir şekilde çalışarak gücü aşırı aşınma olmadan verimli bir şekilde aktarabilir.

Biyel Malzemeleri ve Özellikleri

Biyel çubukları tipik olarak sağlamlık, sertlik ve yorulma direncinin iyi bir kombinasyonunu sunan malzemelerden yapılır. Yaygın malzemeler arasında çelik, alüminyum ve titanyum bulunur. Çelik biyeller yüksek mukavemetleri ve nispeten düşük maliyetleri nedeniyle yaygın olarak kullanılmaktadır. Yüksek kuvvetlere dayanabilirler ve çoğu uygulamaya uygundurlar.42CrMo4 40Cr Çelik Hassas Şaftbiyel imalatında kullanılabilecek yüksek kaliteli çeliğin bir örneğidir.

Alüminyum biyel kolları çelik biyellerden daha hafiftir, bu da motorun toplam ağırlığını azaltır ve performansı artırabilir. Ancak çelik biyeller kadar güçlü değildirler ve aşınmaya daha yatkındırlar. Titanyum biyel kolları en iyi güç ve hafiflik kombinasyonunu sunar, ancak aynı zamanda en pahalı olanlardır.

Biyel Tasarımının Motor Performansına Etkisi

Biyel kolunun tasarımı motor performansı üzerinde önemli bir etkiye sahip olabilir. İyi tasarlanmış bir biyel, motorun verimliliğini, güç çıkışını ve güvenilirliğini artırabilir. Örneğin, optimize edilmiş şekle sahip bir biyel, kendisine etki eden atalet kuvvetlerini azaltarak motorun daha düzgün çalışmasına olanak tanıyabilir. Daha hafif bir biyel aynı zamanda motorun ileri geri hareket eden kütlesini de azaltabilir, bu da hızlanmayı ve yakıt verimliliğini artırabilir.

Öte yandan, kötü tasarlanmış bir biyel kolu çeşitli sorunlara yol açabilir. Aşırı ağırlık, atalet kuvvetlerini artırarak motorun performansını düşürebilir. Kötü hizalanmış delikler veya yanlış boyutlar eşit olmayan aşınmaya ve sürtünmenin artmasına neden olarak verimliliğin azalmasına ve potansiyel motor hasarına neden olabilir.

Sonuç ve Eylem Çağrısı

Sonuç olarak biyel kolu, yanma prosesi tarafından üretilen gücün pistondan krank miline aktarılmasından sorumlu olan, motordaki kritik bir bileşendir. Tasarımı, malzemeleri ve üretim hassasiyetinin tümü, verimli güç aktarımı ve güvenilir motor çalışması sağlamada önemli rol oynar.

Lider bir biyel tedarikçisi olarak, en katı endüstri standartlarını karşılayan yüksek kaliteli biyeller sağlamaya kendimizi adadık. Biyellerimiz, optimum performans ve dayanıklılık sağlamak için en son teknoloji ve yüksek kaliteli malzemeler kullanılarak üretilmektedir. Otomotiv, endüstriyel veya denizcilik uygulamalarına yönelik motorlarınız için biyel kolu pazarındaysanız, satın alma ve daha fazla görüşme için sizi bizimle iletişime geçmeye davet ediyoruz. Biyel ihtiyaçlarınızı karşılamak için sizinle birlikte çalışmayı sabırsızlıkla bekliyoruz.

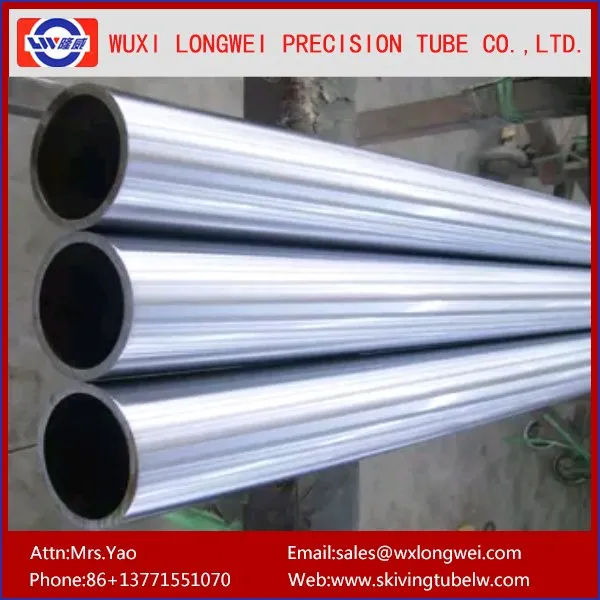

CK45 Hollow Piston Rod 42CrMo4 40Cr Steel Precision Shaft
