Bir krom çubuğun yüzey düzlüğü nasıl ölçülür?

Otomotiv, makine ve hidrolik gibi çeşitli endüstrilerde yaygın olarak kullanılan krom çubuklar için yüzey düzgünlüğü kritik bir kalite parametresidir. Krom çubuk tedarikçisi olarak ürünlerimizin yüksek kaliteli düzlüğünün sağlanması son derece önemlidir. Bu blog yazısında krom çubukların yüzey düzlüğünü ölçmek için bazı etkili yöntemleri paylaşacağım.

Krom Çubukların Yüzey Düzlüğü Neden Ölçülmeli?

Ölçüm yöntemlerine girmeden önce yüzey düzlüğünün neden önemli olduğunu anlamak önemlidir. Krom çubuklar genellikle hassasiyetin önemli olduğu uygulamalarda kullanılır. Örneğin, hidrolik silindirlerde düzlüğü zayıf olan bir krom çubuk, sızdırmazlığın eşit olmamasına, verimliliğin azalmasına ve diğer bileşenlerde aşınma ve yıpranmanın artmasına neden olabilir. Otomotiv sektöründe motor piston biyel kolları gibi ürünlerimizdeMotor Pistonu Bağlantı Çubuklarıdüzgün çalışma ve optimum performans sağlamak için mükemmel yüzey düzlüğüne sahip olmaları gerekir. Düzlük istenilen seviyede değilse titreşim, gürültü ve hatta motor arızası gibi sorunlara neden olabilir.

Yüzey Düzlüğünü Ölçmek İçin Yaygın Yöntemler

1. Doğrultma ve Filer Ölçme Yöntemi

Bu, bir krom çubuğun düzlüğünü ölçmenin basit ve uygun maliyetli bir yoludur. Düz kenar, çok düz bir yüzeye sahip, hassas şekilde yapılmış bir çubuktur. Düz kenarını mümkünse farklı yönlerde krom çubuğun uzunluğu boyunca yerleştirin. Daha sonra kalınlık ölçer, düz kenar ile çubuk yüzeyi arasındaki boşluğu ölçmek için kullanılır.

• Adımlar:
  • Doğru ölçümü sağlamak için öncelikle krom çubuğun yüzeyini temizleyin. Herhangi bir kir veya kalıntı sonuçları etkileyebilir.
  • Düzelticiyi çubuk yüzeyine sıkıca yerleştirin. Bazı noktalarda çubukla tam temas halinde olduğundan emin olun.
  • Sentezgahı mastar ile çubuk arasındaki en büyük boşluğa yerleştirin. Boşluğa tam olarak sığabilecek kalınlık ölçerin kalınlığını kaydedin. Bu değer, söz konusu alandaki düzlükten maksimum sapmayı temsil eder.
  • Yüzey düzlüğünün kapsamlı bir şekilde anlaşılması için işlemi çubuğun uzunluğu ve çevresi boyunca birden fazla yerde tekrarlayın.

Ancak bu yöntemin bazı sınırlamaları vardır. Esas olarak nispeten büyük düzlük hatalarını tespit etmek için uygundur ve yüksek hassasiyetli uygulamalar için yeterince doğru olmayabilir.

2. Optik Düz Yöntem

Optik düz yüzeyler, son derece düz yüzeylere sahip, hassas cilalanmış cam veya kuvars disklerdir. Bir optik düz bir krom çubuğun üzerine yerleştirildiğinde, ışık dalgalarının düz ile çubuk yüzeyi arasındaki etkileşimi nedeniyle bir girişim deseni oluşur. Bu girişim deseni analiz edilerek çubuğun düzlüğü belirlenebilir.

• Adımlar:
  • Optik düzlüğü ve krom çubuk yüzeyini iyice temizleyin.
  • Optik düz parçayı çubuk yüzeyine hafif bir açıyla yerleştirin. Optik düz çubukla temas ettiğinde ışık dalgaları hem düz hem de çubuk yüzeyinden yansır.
  • Girişim saçaklarını gözlemleyin. Bu saçaklar, optik düz ile çubuk arasındaki hava boşluğunun eşit kalınlıktaki çizgileridir. Tamamen düz bir yüzey için saçaklar düz ve eşit aralıklı olacaktır. Saçakların şeklindeki ve aralıklarındaki sapmalar düzlük hatalarını gösterir.
  • Saçakların genişliğini ve eğriliğini doğru bir şekilde ölçmek için bir büyüteç veya mikroskop kullanın. Optik düzlüğün bilinen özelliklerine ve girişim deseninin özelliklerine dayanarak çubuk yüzeyinin düzlüğü hesaplanabilir.

Optik düz yöntem yüksek hassasiyet sunar ancak doğru sonuçlar elde etmek için özel ekipman ve nispeten kontrollü bir ortam gerektirir.

3. Koordinat Ölçme Makinesi (CMM)

CMM, krom çubuğun yüzeyindeki noktaların üç boyutlu koordinatlarını doğru bir şekilde ölçebilen son derece gelişmiş bir ölçüm cihazıdır.

• Adımlar:
  • İlk olarak krom çubuğu CMM çalışma masasına güvenli bir şekilde sabitleyin. Ölçüm hatalarını önlemek için düzgün şekilde hizalandığından emin olun.
  • CMM probu daha sonra çubuğun yüzeyi boyunca hareket ettirilerek veri noktaları toplanır. Prob yüzeye çok sayıda noktadan temas edebilir, bu da çubuk yüzeyinin ayrıntılı bir şekilde haritalanmasına olanak tanır.
  • Toplanan veriler daha sonra CMM yazılımı tarafından işlenir. Yazılım, çubuk yüzeyinin üç boyutlu bir modelini oluşturabilir ve tepeden vadiye yükseklik, kök - ortalama - kare (RMS) pürüzlülüğü ve düzlük sapması gibi çeşitli düzlük parametrelerini hesaplayabilir.

CMM, yüksek doğrulukta ölçüm sonuçları sağlar ve karmaşık geometrileri işleyebilir. Ancak aynı zamanda pahalı ve nispeten zaman alıcı bir yöntemdir.

Ölçüm Doğruluğunu Etkileyen Faktörler

Krom çubukların yüzey düzlüğünü ölçerken, sonuçların doğruluğunu çeşitli faktörler etkileyebilir.

• Çevre Koşulları: Sıcaklık, nem ve titreşimin tümü ölçümü etkileyebilir. Örneğin sıcaklıktaki değişiklikler, krom çubuğun ve ölçüm ekipmanının genleşmesine veya büzülmesine neden olarak ölçüm hatalarına yol açabilir. Çubukların, sıcaklığın ve nemin sabit olduğu kontrollü bir ortamda ölçülmesi tavsiye edilir.
• Yüzey Kirliliği: Çubuk yüzeyindeki herhangi bir kir, yağ veya döküntü yanlış okumalara neden olabilir. Bu nedenle ölçümden önce çubuk yüzeyinin iyice temizlenmesi çok önemlidir.
• Operatör Becerisi: Operatörün beceri ve deneyimi de önemli bir rol oynamaktadır. Ölçüm ekipmanının yanlış konumlandırılması veya verilerin yanlış kullanılması, hatalı sonuçlara yol açabilir. Güvenilir ölçümler sağlamak için operatörlerin uygun eğitimi gereklidir.

Krom Çubuk Üretimimizde Kalite Kontrol

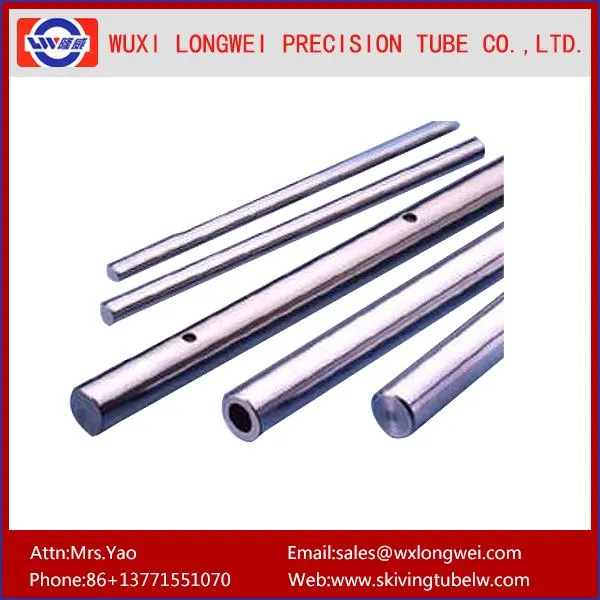

Krom çubuk tedarikçisi olarak sıkı bir kalite kontrol sistemimiz mevcuttur. Bizim gibi krom çubukların üretiminden sonraPaslanmaz Çelik 304 Hidrolik Hassas Piston MiliVeCK45 ST52 Silindir Çift Piston Direğiyüzey düzlüğünü ölçmek için yukarıda belirtilen yöntemlerin bir kombinasyonunu kullanırız. Herhangi bir önemli düzlük sorununu hızlı bir şekilde belirlemek için düz kenar ve kalınlık ölçer yöntemini kullanarak bir ön incelemeyle başlıyoruz. Daha sonra, daha yüksek hassasiyet gereksinimleri için optik düz yöntemi veya CMM'yi kullanırız.

Ayrıca doğruluğunu sağlamak için ölçüm ekipmanlarımızın periyodik kalibrasyonunu da gerçekleştiriyoruz. Ayrıca, krom çubuklarımızın en yüksek kalite standartlarını karşıladığını garanti etmek için tüm üretim sürecini ve ölçüm sonuçlarını izleyen deneyimli kalite kontrol mühendislerinden oluşan bir ekibimiz var.

Çözüm

Krom çubukların yüzey düzlüğünün ölçülmesi, kalite ve performanslarının sağlanmasında çok önemli bir adımdır. Düz kenar ve sentil yöntemi, optik düz yöntem ve CMM gibi farklı yöntemler, değişen düzeylerde doğruluk ve karmaşıklık sunar. Bir krom çubuk tedarikçisi olarak, sıkı kalite kontrol ve doğru düzlük ölçümü yoluyla yüksek kaliteli ürünler sunmaya kendimizi adadık.

Yüksek kaliteli krom çubuklar pazarındaysanız ve özel gereksinimlerinizi görüşmek istiyorsanız, ayrıntılı bir görüşme yapmaktan mutluluk duyarız. Daha fazla bilgi ve satın alma görüşmeleri için bizimle iletişime geçmekten çekinmeyin. Ürünlerimizin beklentilerinizi karşılayacağından ve aşacağından eminiz.

Referanslar

• John Doe'dan "Hassas Mühendislik için Ölçüm Teknikleri"
• Jane Smith'in "Yüzey Metrolojisi El Kitabı"
